Ремонт матрицы телевизора: стоит ли игра свеч?

Матрица — ключевой и самый дорогой компонент современного телевизора. Именно она на ней формируется изображение. Повреждения этого модуля — одни из самых частых причин обращения в сервис. Но вот вопрос: ремонтировать, менять или сразу покупать новый телевизор?

Разбираемся вместе с Константином Белоусовым, инженером сервисного центра SmartLab, когда ремонт целесообразен, а когда — пустая трата денег, и из чего вообще складывается стоимость.

Что такое ТВ-матрица

Матрица состоит из жидких кристаллов, цветных фильтров, поляризующих плёнок, электродов и подсветки. Работает в связке с контроллером (T-Con платой) и скалером, принимающим изображение с платы управления и передающим его на экран.

Тип матрицы определяет:

• качество картинки (яркость, контраст, цветопередачу),
• угол обзора,
• энергоэффективность и срок службы.

Как понять, что проблема в матрице: признаки поломки

Симптомы неисправной матрицы зависят от типа повреждения. Вот наиболее распространённые признаки, с которыми обращаются клиенты:

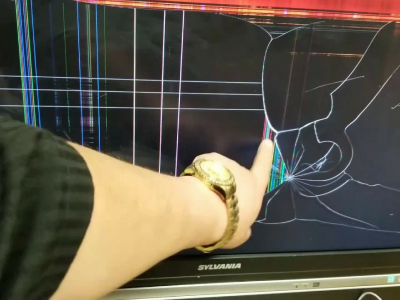

Механическое повреждение

• трещины на стекле — наружные или под поверхностью;
• темные пятна, «разводы» на экране;
• радужные или серые подтеки;
• часть экрана не работает — полностью чёрная или белая.

Даже если экран кажется целым, внутри могли пострадать слои ЖК-структуры. Обычно это происходит после падения, удара мячом, нажима рукой.

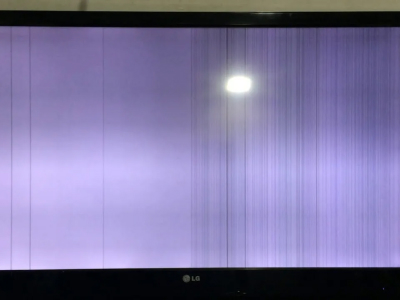

Линейные искажения

• вертикальные или горизонтальные полосы по экрану;
• мигание или мерцание;
• дублирование изображения, искаженные цвета.

Это может указывать как на повреждение шлейфа или платы T-Con, так и на саму матрицу. Иногда полосы появляются из-за перегрева, износа или выгорания отдельных ячеек.

Полное отсутствие изображения

• телевизор включается, есть звук, меню работает, но экран остаётся серым или чёрным;
• телевизор светится, но ничего не показывает.

Такое поведение может быть вызвано поломкой подсветки или управляющих компонентов матрицы.

Важно: не каждый визуальный дефект говорит о неисправности самой матрицы. Иногда проблема в скалере, плате питания, подсветке или даже прошивке. Поэтому профессиональная диагностика — обязательный шаг перед принятием решения.

Что можно проверить самостоятельно: пошаговая инструкция

Прежде чем паниковать или разбирать телевизор, стоит провести базовую проверку. Ниже — короткий алгоритм, который поможет оценить проблему, избежать лишних трат и не усугубить ситуацию.

1. Перезагрузите телевизор. Отключите из розетки, подождите 15–20 минут и включите снова. Это помогает сбросить ошибки питания и выйти из защитного режима.
2. Проверьте подключение. Убедитесь, что кабели (антенна, HDMI, USB) вставлены до конца. Попробуйте другой кабель и порт — особенно если используете приставку или медиаплеер.


3. Убедитесь, что выбран правильный источник сигнала
   Проверьте настройки входа (AV, HDMI 1/2, USB и др.). Иногда телевизор запускается в неправильном режиме и показывает черный экран.


4. Оцените поведение звука. Если звук есть, а изображения нет — скорее всего, неисправна подсветка, T-CON или матрица. Это требует диагностики.


5. Используйте фонарик. Включите телевизор и посветите сбоку на экран. Если появляется еле заметное изображение — проблема в подсветке.


6. Попробуйте сбросить настройки. Если меню отображается, но нет картинки при воспроизведении — сбросьте ТВ до заводских установок через системные параметры.

Если ничего не помогло, лучше не рисковать. Возможна поломка цепи подсветки, шлейфа, платы T-CON или самой матрицы. Чтобы не усугубить ситуацию, покажите телевизор мастеру.

Не делайте этого: типичные ошибки, которые удваивают чек ремонта

• Не разбирайте телевизор без опыта. Открыть корпус — ещё не значит справиться. Внутри находится чувствительная электроника и хрупкие детали. Один неверный шаг и ремонта будет вдвое больше.


• Не давите на экран. Дополнительное давление может усугубить внутренние повреждения ЖК-слоя и вывести из строя контроллеры. Даже лёгкое нажатие иногда приводит к разрастанию пятен или появлению новых трещин.


• Не включайте телевизор с разбитым дисплеем. При включении может произойти короткое замыкание, пробой по цепи подсветки или перегрузка контроллеров. Это увеличит стоимость ремонта — или сделает его невозможным.


• Не покупайте «аналог» матрицы без консультации с мастером. Совпадение диагонали и разрешения — не гарантия совместимости. Шлейфы, питание и контроллеры могут отличаться, и установка не получится без переделки.


• Не заливайте прошивку «с интернета». Универсальные прошивки с форумов часто не подходят конкретной плате управления. Ошибка в загрузке может вывести ТВ из строя полностью.

Возможен ли ремонт матрицы — и в каких случаях

Матрицы не ремонтируют в обычном смысле. Если поврежден жидкокристаллический слой или защитное стекло, элемент подлежит только полной замене.

Лишь в отдельных случаях возможен ремонт периферии.

• Проблемы с платой подсветки — экран тускнеет, но изображение просматривается при боковом свете. Подсветка меняется отдельно.


• Сбои в работе T-Con (Timing Controller) — появляются полосы, дёргание картинки, артефакты. В ряде случаев T-Con можно заменить.


• Перегрев и выгорание отдельных ячеек — иногда восстанавливается охлаждением или заменой контроллера.


• Обрыв шлейфа или плохой контакт — бывает после падений, или при старении разъёмов.

Ремонт этих узлов обходится значительно дешевле, чем полная замена матрицы. Однако нужно понимать, что износ матрицы — это прогрессирующий процесс. Если на ней уже появились полосы, с течением времени дефект будет проявляться сильнее.

Совет мастера: не откладывайте диагностику, если появились первые признаки повреждения: полосы, мигание, пятна. На ранней стадии часто можно обойтись заменой платы или ремонтом шлейфа — это в разы дешевле полной замены матрицы.

Когда ремонт матрицы оправдан, а когда — нет

Всё зависит от возраста устройства, доступности запчастей и типа поломки. Вот как можно оценить ситуацию:

Когда ремонт целесообразен:

• телевизор дорогой или большой диагонали;
• модель относительно новая (1–3 года в эксплуатации);
• экран съёмный и доступен в продаже;
• цена матрицы адекватна (до 50% от стоимости нового ТВ).

В таких случаях замена экрана может продлить жизнь телевизору на несколько лет без потери качества изображения.

Когда выгоднее купить новый:

• старая модель, на которую нет запчастей;
• стоимость ремонта превышает 60–70% от цены нового ТВ;
• матрица вклеена — демонтаж сложен и не всегда возможен;
• вышли из строя и другие узлы (скалер, подсветка, блок питания).

Примерные цены

*указаны ориентировочные цены. Точную смету составляет мастер только после диагностики.

Возможные варианты ремонта:

• Замена матрицы. Самый частый и дорогой сценарий. Требует точного подбора модели по шлейфам, диагонали, разрешению и интерфейсу.
• Ремонт подсветки. Возможен при слабом изображении или затемнении. Намного дешевле полной замены.
• Ремонт/замена шлейфа. Если экран моргает, искажается или изображение пропадает частично.
• Замена драйверной платы. При наличии полос, мерцания, артефактов.

Можно ли заменить матрицу самостоятельно?

Теоретически — можно. Практически — не стоит. Даже если вы нашли матрицу, подходящую по диагонали и разрешению, предстоит задачка не из простых.

• Требуется полная разборка телевизора, включая отсоединение всех внутренних плат и аккуратную работу со шлейфами;


• Часто нужна перепрошивка скалера — контроллера изображения, отвечающего за формат и координаты пикселей;


• При неправильной установке возможны критические ошибки: от отсутствия изображения до короткого замыкания и выхода из строя других узлов.

Кроме того, «совместимая» матрица может отличаться по расположению шлейфов или электропитанию — и тогда установка становится невозможной без переделки.

Совет мастера: неквалифицированное вмешательство часто заканчивается неудачей и удорожанием последующего восстановления. Лучше сразу обратиться в сервис.

Гарантия и производственный брак

Если телевизор на гарантии — не разбирайте его и не пытайтесь чинить самостоятельно. Обращайтесь напрямую в авторизованный сервисный центр.

• Базовая гарантия на телевизоры обычно составляет 1–2 года.


• Расширенная гарантия (до 5 лет) может покрывать случайные повреждения — например, если экран пострадал от удара.


• Заводской брак. Если матрица вышла из строя без внешнего воздействия и повреждений, производитель обязан устранить неисправность бесплатно.

Важно: производители вправе отказать в бесплатном ремонте, если найдут следы несанкционированного вскрытия или самостоятельного вмешательства.

Кейс из практики: ремонт Samsung UE50TU8000 с поврежденной матрицей

Модель: Samsung UE50TU8000, 2 года в пользовании
Диагональ: 50 дюймов
Разрешение: 4K UHD
Симптомы: после падения телевизора появилось черное пятно в левом нижнем углу, по экрану расходятся трещины, часть изображения зависла, а другая — полностью чёрная. Гарантия закончилась.

После осмотра мастер подтвердил:

• механическое повреждение матрицы;
• подсветка и блок питания не пострадали;
• контроллер изображения (T-con) цел.

Учитывая трещины и вытекший кристаллический слой, ремонт матрицы невозможен — требуется полная замена панели.

Подбор детали. Матрица для этой модели нашлась у поставщика партнёров.
Мастер также проверил прошивку и перепрошил скалер под новую матрицу — без этого изображение может отображаться с искажениями (неправильная цветопередача, смещение координат, полосы).

Итоговая стоимость:

Для сравнения: новый телевизор аналогичной диагонали — от 40 000 ₽.

Вывод: ремонт оказался целесообразным:

• модель относительно новая (2 года);
• деталь была в наличии;
• другие узлы не повреждены.

Владелец сэкономил примерно 16 000 рублей и сохранил устройство, к которому привык.

Еще один случай: самостоятельный «ремонт» обернулся покупкой нового телевизора

Модель: LG 43UN71006LB
Диагональ: 43 дюйма
Разрешение: 4K
Проблема: телевизор уронили при переезде, появилась трещина в верхнем углу экрана, но изображение на экране было.

Клиент нашел подходящую матрицу на Авито и попытался заменить самостоятельно:

1. Разобрал корпус, отключил шлейфы и контроллер;
2. Установил новую матрицу — визуально подходила, но не учитывалась маркировка шлейфа;
3. При первом включении — отсутствовало изображение, звук был.

Решил, что проблема в прошивке. Попробовал «залить» универсальную, но телевизор после этого перестал реагировать вообще — не включался, индикатор тоже не горел.

Диагностика показала:

• Новая матрица — неоригинальная, с частично несовместимым интерфейсом;
• Прошивка повреждена — требуется восстановление через программатор (работа тонкая);
• Один шлейф подсветки надломлен при установке;
• Блок питания и основная плата исправны.

Для восстановления работы нужно было бы:

• Подобрать и установить совместимую матрицу;
• Перепрошить контроллер;
• Заменить поврежденный шлейф;
• Протестировать весь ТВ после сборки.

Итоговая стоимость ремонта: около 17 000 ₽ (без учета стоимости новой матрицы). Клиент принял решение купить новую модель.

Комментарий мастера: работа с электроникой — дело тонкое. Ошибки на любом этапе могут привести к потере устройства, а желание сэкономить незаметно превращается в убыток.
